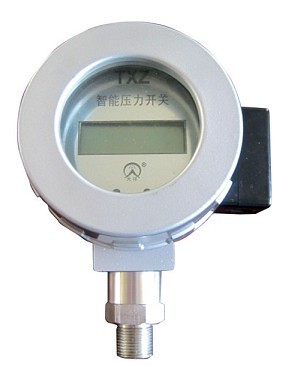

智能壓力控制器介紹（二）
發布時間:2013-08-05 02:13:08 點擊:793
一、技術參數
電源：DC24V
輸出：*多兩路COM腳電壓 （COM腳承受電壓
范圍為5-24V）
精度：0.3級 、0.5級
工作溫度：-20-80℃
外殼防護等級：IP65
二．電氣連接
接線：紅色接DC24V+，黑色接DC24V-，棕（白）色線空置，藍色線接上限輸出-OUTH,
綠色線接下限輸出-OUTL，黃色線接COM。（請正確接線，否則會損壞儀表）
三、門限設定
1、開機后如果要設定壓力門限值，把儀表上蓋逆時針旋下來后，請先按鍵盤上的SET鍵。這時在液晶屏上顯示“上限、下限、退出”3段字符，并且其中的一段字符閃爍。按▶鍵，閃爍的字符段會移動，例如，當字符段“上限”閃爍時按 ▶鍵，“上限”字符段停止閃爍，“下限”字符段會閃爍，再按▶鍵，“下限”字符段停止閃爍， “退出”字符段閃爍，再按▶鍵，“上限”字符段閃爍。
2、上限門限值的設定：
當我們要設定上限門限值時，不停按動▶鍵，直到液晶屏上的“上限”字符段閃爍為止。再按ENTER鍵后，液晶屏上的4位0中有一位閃爍，這個閃爍的0是可以調節位，此時不停按動▲鍵，閃爍的0會從0-9循環改變。當1位0設定完成后，按▶鍵，下1位0會閃爍，可以按▲鍵調節該位的值。當4位0都設定好后（如果要修改其中的某位，分別按鍵和▲鍵進行調整），按ENTER鍵，上限設置完成。
3、下限門限值的設定：
當我們要設定下限門限值時，不停按動▶鍵，直到液晶屏上的“下限”字符段閃爍為止。再按ENTER鍵后，即進入下限設定，設定方法與上限設定方法相同。
4、當所有壓力門限值都設置完成后，不停按動▶鍵，直到液晶屏上的“退出”字符段閃爍為止。此時按ENTER鍵，退出設置狀態，液晶屏上的“上限、下限、退出”字符段消失。
5、門限值設定好后要把儀表上蓋旋緊。.
